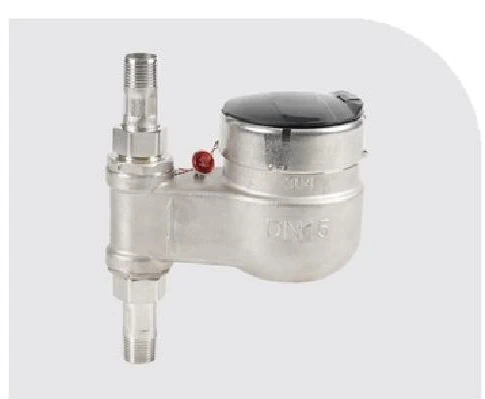

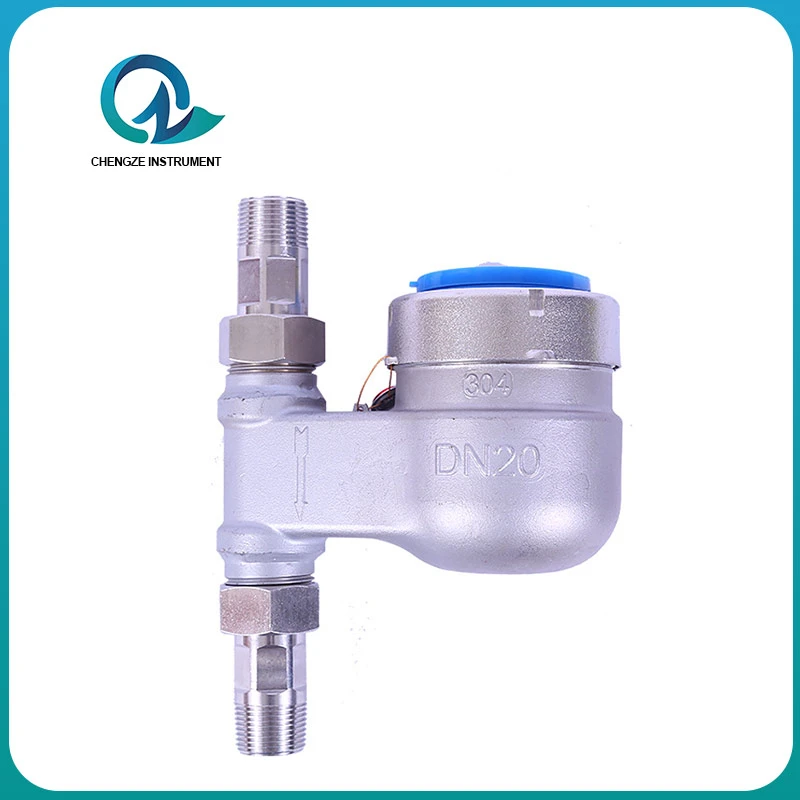

Compteur d'eau vertical rotatif série CZ5502 LXS-15-40 (entrée de bas, sortie de haut)

Modèle : CZ5502

Utilisation du produit

Chengze Instrument est spécialisé dans la recherche et la production de compteurs d'eau verticaux en acier inoxydable. Il fournit une solution de mesure de débit dédiée aux installations de canalisations verticales. Ce produit est fabriqué en acier inoxydable 304/316L de haute-qualité et présente une conception de structure verticale, ce qui le rend adapté aux systèmes de canalisations verticaux avec un espace limité.
Avantages principaux du produit
Conception d'installation verticale : optimisée pour les tuyaux verticaux, elle permet d'économiser de l'espace d'installation et de simplifier la disposition des canalisations
Mesure de haute précision : utilise des capteurs de débit précis, avec une précision de mesure conforme aux normes nationales, garantissant un dosage précis de l'eau.
Matériau résistant à la corrosion- : structure entièrement en acier inoxydable, résistante aux acides et aux alcalis, et anti-corrosion, adaptée à divers environnements de qualité d'eau
Plusieurs tailles de tuyaux : diverses spécifications allant du DN15 au DN200 sont disponibles, répondant aux besoins des ménages, des entreprises et des industries dans différents scénarios.
Fonction de transmission à distance intelligente : prend en charge la transmission sans fil NB-IoT/LoRa, permettant la lecture des compteurs à distance et la surveillance-en temps réel
Conception à longue durée de vie : matériaux de haute-qualité associés à un savoir-faire précis, avec une durée de vie allant jusqu'à 10 ans ou plus
Domaines d'application
Les compteurs d'eau verticaux en acier inoxydable de Chengze Instrument sont largement utilisés dans l'approvisionnement en eau des immeubles de grande hauteur, les colonnes montantes de protection incendie, les systèmes CVC, les canalisations verticales industrielles, les équipements de traitement de l'eau, etc., ce qui en fait un choix idéal pour la mesure du débit des canalisations verticales.

Conditions de service

Niveau de température : eau froide 30 degrés, l'eau chaude peut être personnalisée de 0 à 90 degrés.
Pression nominale : MAP10
Indice de perte de pression : AP63
Niveau de sensibilité du débit amont : U10
Niveau de sensibilité du débit aval : D5

Marge d'erreur

A) L'erreur maximale admissible de la zone basse (Q1WQ

B) Zone élevée (Q1wQwQ1) L'erreur maximale admissible est de ±2 %

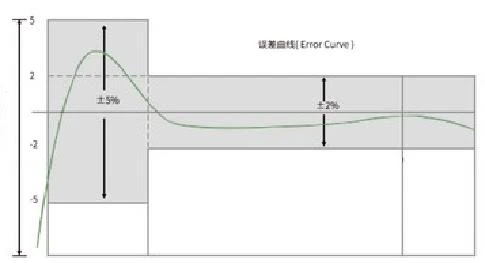

Courbe d'erreur de débit

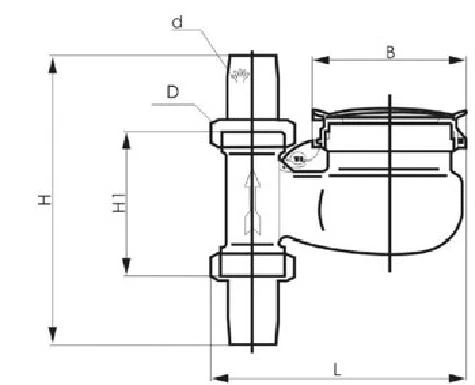

Dessin dimensionnel de contour

Dimensions extérieures et poids du compteur d'eau vertical

Calibre nominal	Longueur (mm)		Largeur (mm)	Altitude (mm)	Connectez les fils		Poids
(DN)	H	H1	B	L	d	D	(kg)
15	189	55	96	142	R1/2	G3/4B	1.8
20	204	110	96	157	R3/4	G1 B	2
25	225	107	101	167	R1	G11/4B	3
32	230	107	101	185	R11/4	G11/2B	3.4
40	285	137	125	196	R11/2	G2B	5

Plage de débit du compteur d'eau vertical

Diamètre nominal (mm)	Diamètre nominal (mm)	Débit de surcharge Q₄	Flux commun Q₃	Débit limite Q₂	Débit minimal Q₁
Diamètre nominal (mm)	Diamètre nominal (mm)	m³/h
LXS-DN15E	Niveau 2	3.215	2.500	0.040	0.025
LXS-DN20E	Niveau 2	5.000	4.000	0.064	0.040
LXS-DN25E	Niveau 2	7.875	6.300	0.100	0.063
LXS-DN32E	Niveau 2	12.50	10.00	0.160	0.100
LXS-DN40E	Niveau 2	20.00	16.00	0.256	0.160
